タミヤ:ハイトルクサーボセイバーの持病であるニュートラルズレに一工夫

イメージ
 一応業界スタンダード?な位置を長いこと占めているタミヤのハイトルクサーボセイバーですが… まぁよく言われるようにニュートラルがずれます。 一応対応方法はあるので今回はその話。 まず説明書通り組むとこうなります。 スキマ 一番内側のリングで樹脂パーツを挟み 込み、外側2枚のリングで一番内側のリングを押さえている。 ニュートラルのズレはこの内側1枚のリングと外側2枚のリングがズレることで結局一番内側のリングがきちんと樹脂パーツを”真ん中で”保持出来なくなることで起ります。 じゃぁどうするのか。 3枚ではなく、2枚(金色1枚、黒色1枚)で押さえます。 単純にやるとこうなります。 真ん中の金色一枚を抜いて一枚ずつにする 当たり前ですが、真ん中一枚分のスキマが開いて、黒色のリングの引っかかりが非常に怪しくなります。 なーのーでー 取り去った金色リングの代わりにテープを貼る 今回はマスキングテープを3枚貼ってみました。 全周巻いたら意味がないので適当…左右それぞれ6mm~8mm程度?です。 黒色のリングがきちんと外側に引っかかっているのが解るでしょうか。 抜いた金色リングのスキマも全体的に均等になった 樹脂パーツを内側の金色リングと外側の黒色リング、2枚で挟めている のが解ると思います。 当然3枚あったのを2枚にするので、ニュートラルがずれることはコレで防げますが、どうしても緩くなるのは防げません。 正直なところ、ホーンの長さが足りるのであればキンブローのサーボセイバーを使うことをおすすめしますが… いろいろ長さがそろっているハイトルクサーボセイバーを使う時は一工夫しないと行けない事だけは覚えておきましょう。 ただ、タミグラ・タミチャレだとこの工夫は…NGな気がします。 【ネコポス対応】SP.1000/タミヤ/ハイトルクサーボセイバー(黒) 楽天市場でチェック Amazonでチェック by カエレバ [174] サーボセイバーホーン(フタバ用) キンブロー製 (4534182001747) 楽天市場でチェック Amazonでチェック by カエレバ サーボセイバーホーン (サンワ、KO大用) キンブロー製 172 楽天市場でチェック Amazonでチェック by カエレバ なお、XRAYのサーボセイバーは堅すぎるのでそれなりのサーボ以外に使うとセイバーとしては動作せずサーボを

TC-01 組み立て 説明書 28~36

 サスアームの残りの取り付けです。

サスアームの取り付け
ここで注意すべきなのは…
手順28
でしょうか。

アッパーアームにボールを入れてから

手順29

でシャシーにアッパーアームを取り付けていますが、ボールは後で入れた方がいいように感じます。

ボールは締め付ける方向に押し込む
このボールを押し込んだ方向を忘れて上下逆に組むと緩い方向に組んでしまうためです。
先にアッパーをシャシー側に組み付けてからボールを押し込めば間違うことはなくなります。
手順33も同様で、アッパーにボールを押し込んでからシャシーにアッパーをつけるのではなく、アッパーをシャシーに取り付けてからボールを押し込んだ方が確実です。

デフがないので駆動系が中途半端ですが…形にはなってきました

ラップタイマーの設計を進めた都合、ダンパーに手を出す時間が微妙なので先日見つけたサーボが前後という組み間違いを直します。

直す次いでに干渉しそうなところを多めに削りました
サーボを前後入れ替えるとアンプ側にサーボのコードが来た都合、アンプが入らなくなったので、サーボのステーを削ってサーボのコードを逃がしました。
その余波でアンプがより一層ギリギリになってステアリングのリンゲージを当たりかねない状態になったので構造的に許せる範囲で干渉しそうな箇所を切り取っておきました。

サーボの前後を修正しました
それにしてもスペースがない…

ダンパーステー?というのか?アッパーデッキというのか?

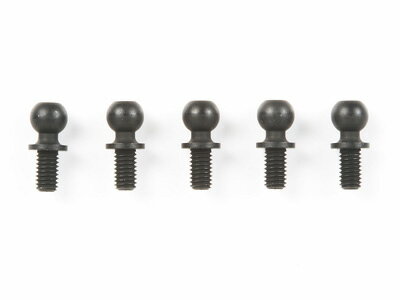

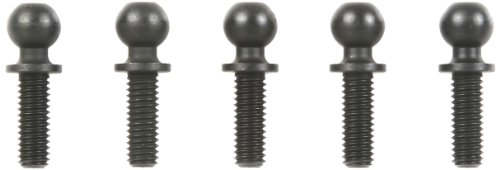

ダンパー止めるデカい部品を取り外して思ったのですが、前後のアッパーアームを止めているピロボールはやはり六角レンチで取り外せるピロボールを使っておいたほうがいいようです。

標準の根元が六角になったピロボールだとアッパーアームを外すことが困難なので、ナックル側を外す羽目になります。
ナックル側は(リバサスで全く反省してないタミヤのお家芸?)細かい部品を挟んで止めている都合、なくすリスクが段違いに上がるため、外すならシンプルな根元側を簡単に外せる様にしておいた方がいいと思います。

とりあえず根元が六角のピロボールは全部置き換えた方がいい
